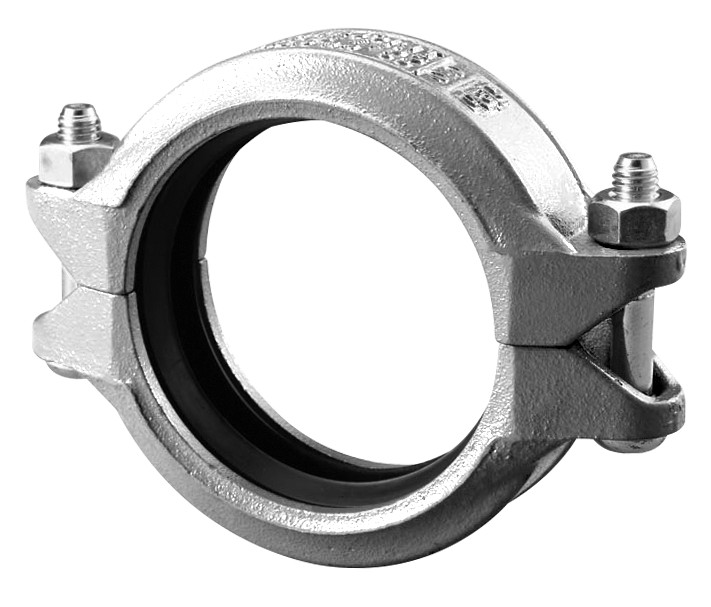

Artikelbild
Abbildung ähnlich
Aalberts integrated piping systems

AIPS Kupplung VSH Shurjoint 7705 48,3 mm, duktiles Gusseisen, I/I, flexibel, verzinkt

SF177050015E03 8711985439649 177050015E03
auf Anfrage
je 1 Stk
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stk
Bestellschritt 1 Stk

Beschreibung

Dichtung aus EPDM, 20-35 bar je nach Durchmesser und Wandstärke vom Rohr

Merkmale

Produktklasse Fitting mit 2 Anschlüssen
Serie VSH Shurjoint
Modell 7705E
Länge 46 mm
Internet Link https://aalberts-ips.de/produkte/artikel/177050015E03
Werkstoff Gusseisen
Oberflächenschutz galvanisch/elektrolytisch verzinkt
Nenndurchmesser Anschluss 1 DN 40
Nenndurchmesser Anschluss 2 DN 40
Anschluss 1 Rippenrille (Rippenkupplung)
Anschluss 2 Rippenrille (Rippenkupplung)
UBA-Positivliste ja
Größe 48,3 mm
Form gerade
Grad 0 °
Rohraußendurchmesser Anschluss 1 48,3 mm
Rohraußendurchmesser Anschluss 2 48,3 mm
Systemgebunden nein
Mediumtemperatur (Dauerbetrieb) -34 - 110 °C
Werkstoff Anschluss 1 Gusseisen
Werkstoffgüte Anschluss 1 ASTM A536 65-45-12
Werkstoff Anschluss 2 Gusseisen
Oberflächenschutz Anschluss 1 feuerverzinkt
Werkstoffgüte Anschluss 2 ASTM A536 65-45-12
Oberflächenschutz Anschluss 2 feuerverzinkt
DVGW-Siegel für Gas nein
DVGW-Siegel für Wasser nein
Reduzierend nein

Anhänge

icon
Datei
Datenblatt
177050015e03_datenblatt_de.pdf (421.5 KB)
icon
Datei
177050015e03_datenblatt-de.pdf (421.56 KB)
icon
Datei
2023-shurjoint-installation-instruction_rev20230420.pdf (10.07 MB)
icon
Datei
shurjoint-install-instructions.pdf (541.71 KB)
icon
Datei
g4980052_2024-12-09.pdf (326.46 KB)
icon
Datei
g4980052_2024-12-09_models_7705_7705h.pdf (326.46 KB)
