Abbildung ähnlich

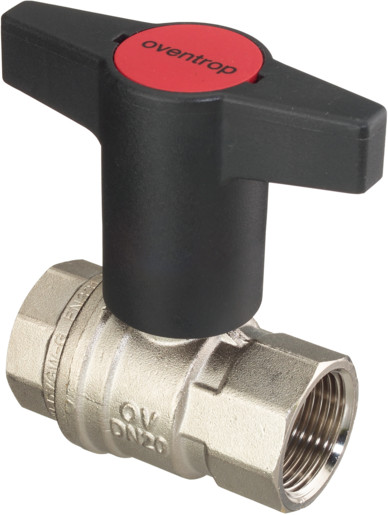

Oventrop Kugelhahn Optibal DN 20, PN 16, beidseitig IG, Messing vernickelt
OV1077106
4026755129298
1077106
auf Anfrage
je
1
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
voller Durchgang, verlängerter Knebelgriff aus Kunststoff, mit roter Abdeckkappe zur Strangkennzeichnung, für Rohrleitungsarmatur für Flüssigkeiten, max. Betriebsdruck 16 bar (PN 16), für Kaltwasser 20 bar, für Luft und andere ungefährliche Gase 10 bar, Betriebstemperatur von -10 bis +100 °C, Kugel Messing, verchromt, Dichtschalen aus PTFE, O-Ring-Abdichtung aus FKM
Merkmale
| Produktklasse | Kugelhahn |
| Serie | Optibal |
| Internet Link | https://www.oventrop.com/article/1077106 |
| Ausführung | gerade |
| Oberflächenschutz | vernickelt |
| Max. Mediumtemperatur (Dauerbetrieb) | 100 °C |
| Min. Mediumtemperatur (Dauerbetrieb) | -10 °C |
| Nenndurchmesser | DN 20 |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Werkstoff des Gehäuses | Messing |
| Bedienung | Handgriff |
| Druckstufe Flansch | PN 16 |
| Druckstufe Artikel | PN 16 |

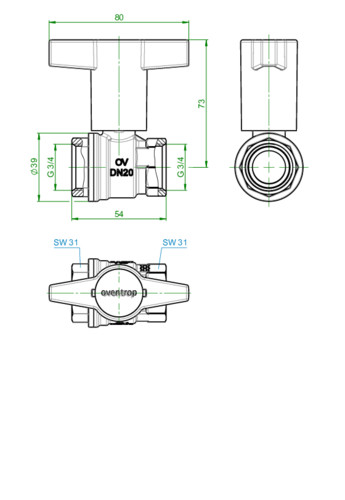

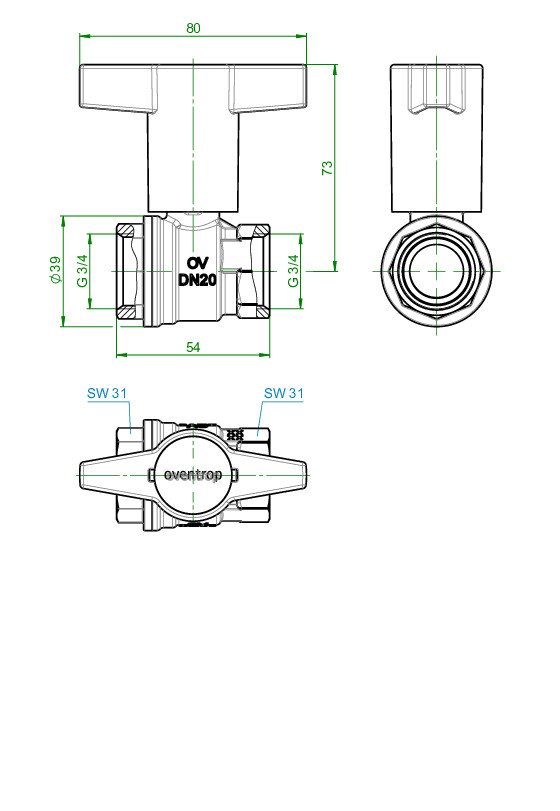

| Höhe Handgriff | 73 mm |
| Länge Handgriff | 80 mm |
| Dichtung | Polytetrafluorethylen (PTFE) |
| VdS-geprüft | nein |
| Ventilwinkel | 0 ° |
| Oberflächenschutz Gehäuse | vernickelt |
