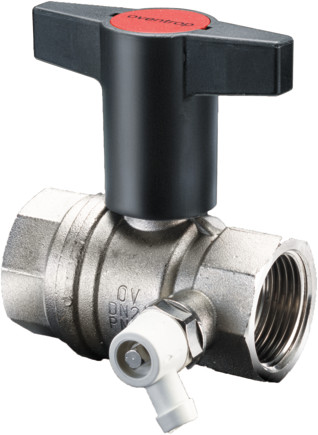

Abbildung ähnlich
Oventrop Kugelhahn Optibal DN 20, PN 16, beidseitig IG, mit Entleerung G 1/4
OV1077806
4026755262667
1077806
auf Anfrage
je
1
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
Messing vernickelt, voller Durchgang, verlängerter Knebelgriff aus Kunststoff, mit roter Abdeckkappe zur Strangkennzeichnung, für Rohrleitungsarmatur für Flüssigkeiten, max. Betriebsdruck 16 bar (PN 16), für Kaltwasser 20 bar, für Luft und andere ungefährliche Gase 10 bar, Betriebstemperatur von -10 bis +100 °C, Kugel Messing, verchromt, Dichtschalen aus PTFE, O-Ring-Abdichtung aus FKM
Merkmale
| Produktklasse | Kugelhahn |
| Serie | Optibal |
| Internet Link | https://www.oventrop.com/article/1077806 |
| Ausführung | gerade |
| Oberflächenschutz | vernickelt |
| Max. Mediumtemperatur (Dauerbetrieb) | 100 °C |
| Min. Mediumtemperatur (Dauerbetrieb) | -10 °C |
| Nenndurchmesser | DN 20 |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Werkstoff des Gehäuses | Messing |
| Bedienung | Handgriff |
| Mit Entleerungsventil | ja |
| Druckstufe Flansch | PN 16 |
| Druckstufe Artikel | PN 16 |
| Höhe Handgriff | 73 mm |
| Länge Handgriff | 80 mm |
| VdS-geprüft | nein |
| Ventilwinkel | 0 ° |
| Oberflächenschutz Gehäuse | vernickelt |
Anhänge
Datei
(ovdb_1077806-1.pdf, 2.12 MB)
Varianten
Oventrop Kugelhahn Optibal DN 32, PN 16, beidseitig IG, mit Entleerung G 1/4
|
| Dimension |
|---|
| DN 32 |
Oventrop Kugelhahn Optibal DN 25, PN 16, beidseitig IG, mit Entleerung G 1/4
OV1077808
keine Verfügbarkeitsinformationen
auf Anfrage
je
1
| Dimension |
|---|
| DN 25 |
Oventrop Kugelhahn Optibal DN 20, PN 16, beidseitig IG, mit Entleerung G 1/4
OV1077806
keine Verfügbarkeitsinformationen
auf Anfrage
je
1
| Dimension |
|---|
| DN 20 |
Oventrop Kugelhahn Optibal DN 15, PN 16, beidseitig IG, mit Entleerung G 1/4
OV1077804
keine Verfügbarkeitsinformationen
auf Anfrage
je
1
| Dimension |
|---|
| DN 15 |
