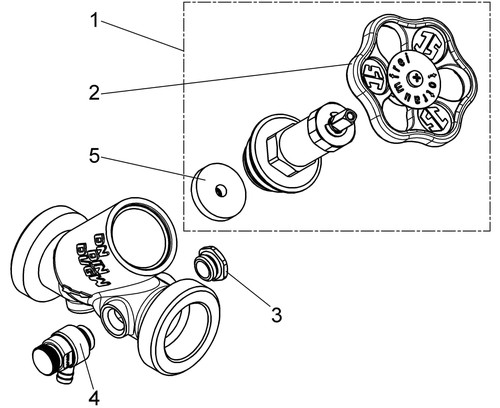

Artikelbild
Abbildung ähnlich
Schlösser

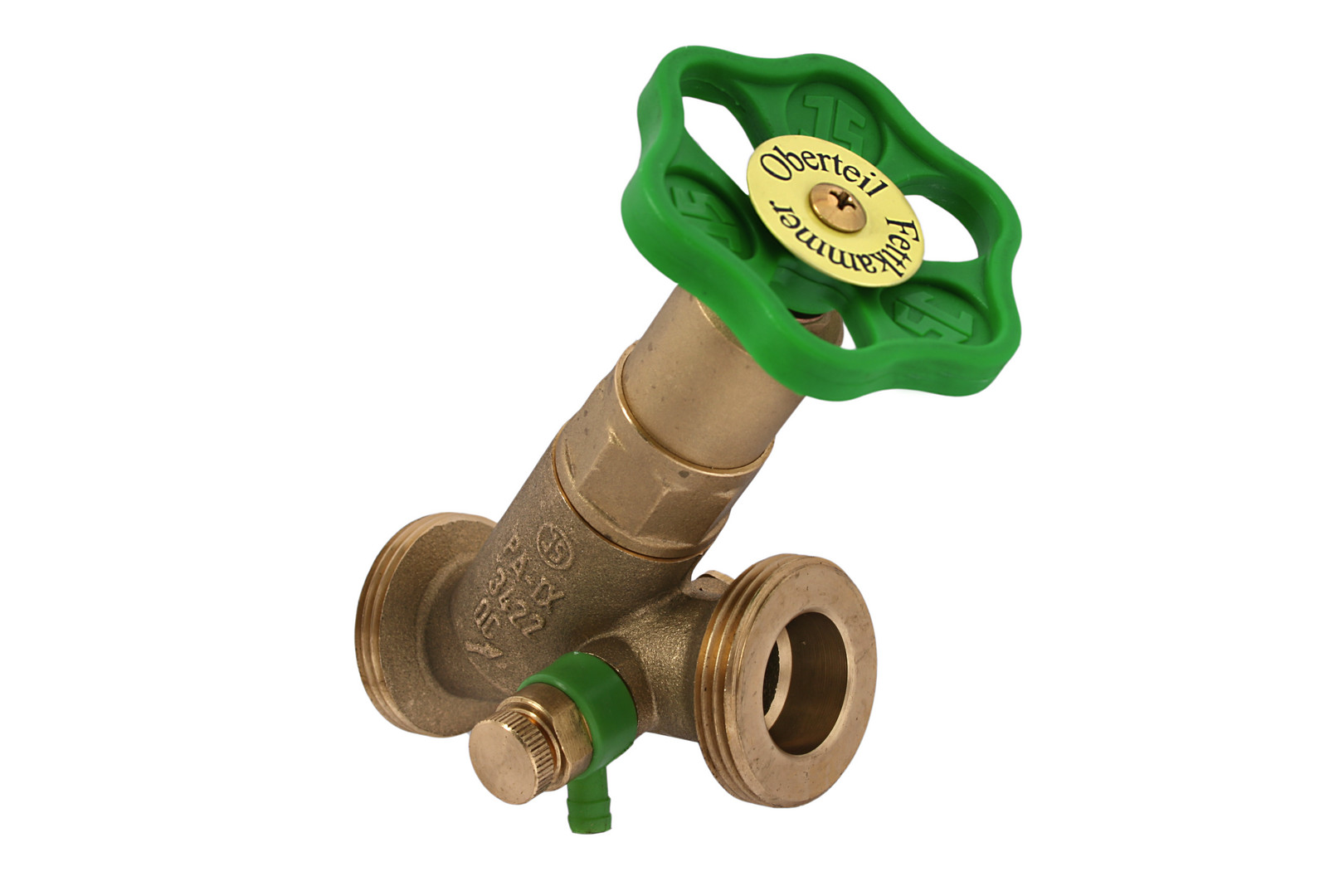

Schlösser Freistromventil KST 1576 DN 32, G 2 (AG), mit Entleerung, nichtsteigende Spindel

XO0015763200001 4044997116180 0015763200001
auf Anfrage
je 1 Stk
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stk
Bestellschritt 1 Stk

Beschreibung

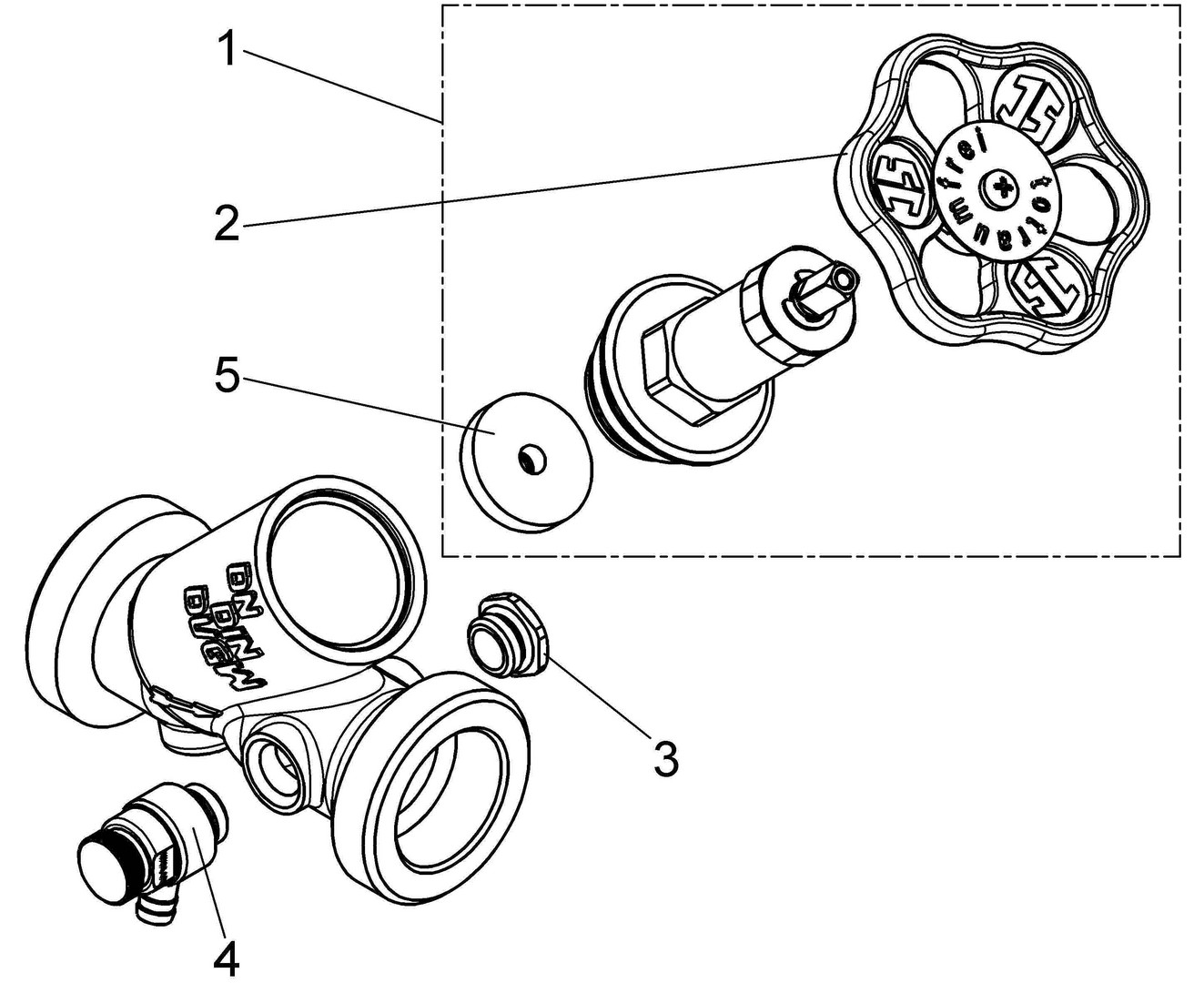

Schallschutz (DN 15-32), Entleerungsventil 1831 1/4", Oberteil 1818

Merkmale

Produktklasse Absperrventil
Oberflächenschutz unbehandelt
Nenndurchmesser DN 32
Werkstoff des Gehäuses Messing
Anschluss 1 Außengewinde zylindrisch BSPP (ISO 228-1)
Anschluss 2 Außengewinde zylindrisch BSPP (ISO 228-1)
UBA-Positivliste ja
Mit Entleerungsventil ja
Spindel und/oder Handrad ansteigend nein
Winkel der Spindel 45 °
Werkstoffgüte des Gehäuses CuZn40Pb2 (CW617N)

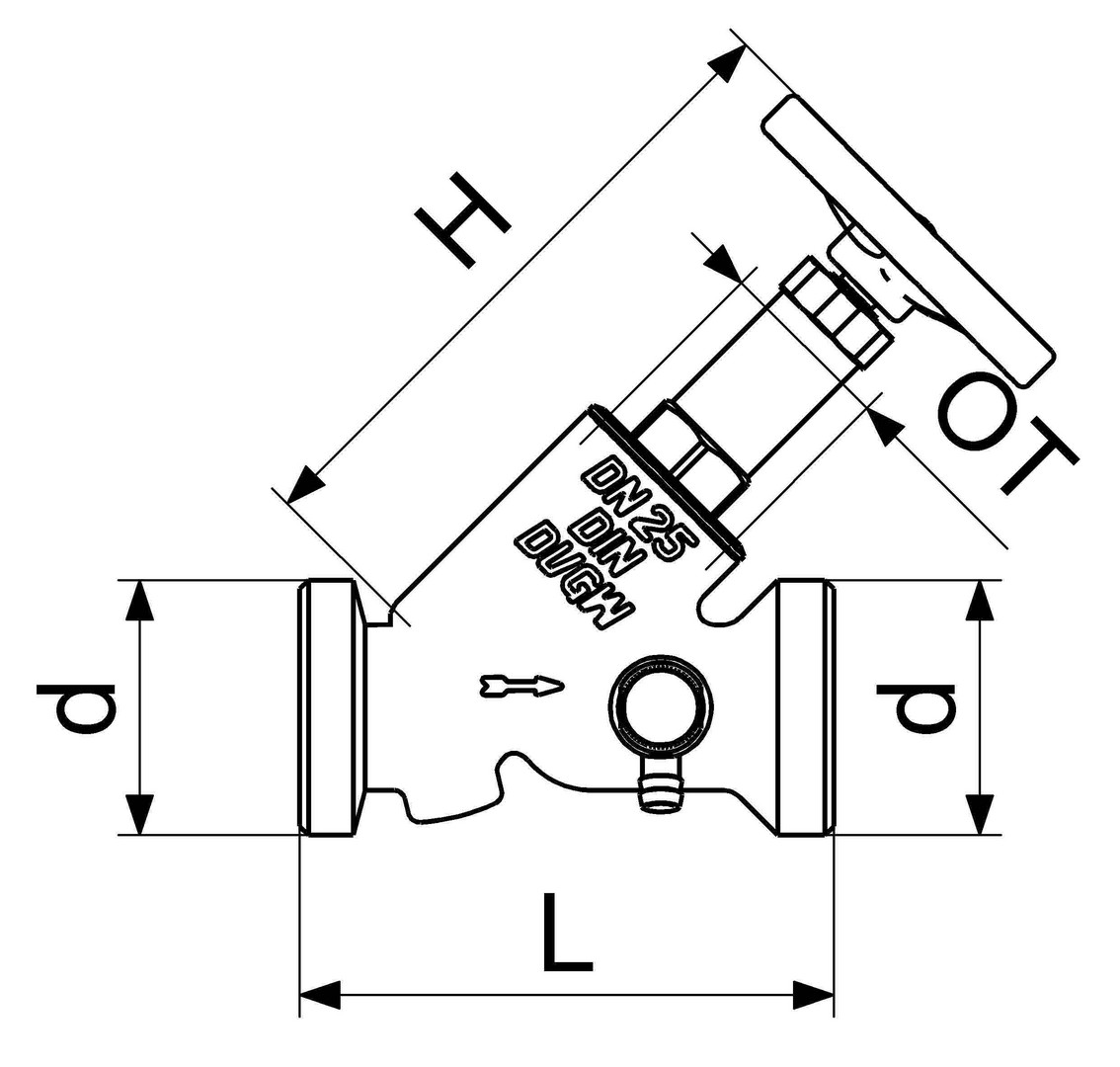

Länge Anschluss 1 28 mm
Länge Anschluss 2 91 mm
Mit Standanzeiger nein

Anhänge

icon
Datei
Datenblatt
jsdb_0015710000001.pdf (245.9 KB)
icon
Datei
Montageanleitung
jsma_0015252500m01.pdf (454.77 KB)
icon
Datei
Zulassung
jszl_0015050000001.pdf (1.01 MB)

Varianten

Artikelbild
Schlösser

Schlösser Freistromventil KST 1576 DN 15, G 1 (AG), mit Entleerung, nichtsteigende Spindel XO0015761500001

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stk
Dimension
DN 15, G 1 (AG)
Artikelbild
Schlösser

Schlösser Freistromventil KST 1576 DN 20, G 1 1/4 (AG), mit Entleerung, nichtsteigende Spindel XO0015762000001

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stk
Dimension
DN 20, G 1 1/4 (AG)
Artikelbild
Schlösser

Schlösser Freistromventil KST 1576 DN 25, G 1 1/2 (AG), mit Entleerung, nichtsteigende Spindel XO0015762500001

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stk
Dimension
DN 25, G 1 1/2 (AG)
Artikelbild
Schlösser

Schlösser Freistromventil KST 1576 DN 32, G 2 (AG), mit Entleerung, nichtsteigende Spindel XO0015763200001

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stk
Dimension
DN 32, G 2 (AG)
Artikelbild
Schlösser

Schlösser Freistromventil KST 1576 DN 40, G 2 1/4 (AG), mit Entleerung, nichtsteigende Spindel XO0015764000001

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stk
Dimension
DN 40, G 2 1/4 (AG)
